HỆ THỐNG MATV

MATV là viết tắt của Master Anten Television. Hệ thống truyền hình thu tín hiệu truyền hình vệ tinh và mặt đất có thể sử dụng tín hiệu trực tiếp từ đài phát hoặc thông qua nhà cung cấp dịch vụ truyền hình với các chuẩn hình ảnh khác nhau.

1. Tổng quan hệ thống MATV

1.1. Chuẩn DVB trong truyền hình số

Chuẩn DVB ( Digital Video Broadcasting ): Chuẩn DVB được sử dụng ở Châu Âu, truyền tải tín hiệu Video số nén theo chuẩn MPEG-2 qua cáp, vệ tinh và phát truyền hình mặt đất

DVB gồm một loạt các tiêu chuẩn. Trong đó cơ bản là:

DVB-T2 (Digital Video Broadcasting – Second Generation Terrestria): Hệ thống truyền hình kỹ thuật số mặt đất
DVB-S2 ( Digital Video Broadcasting – Satellite – Second Generation ): Truyền hình kỹ thuật số thu phát sóng qua vệ tinh
DVB-C ( Digital Video Broadcasting – Cable ): Hệ thống cung cấp tín hiệu truyền hình số qua mạng cáp

1.1.1. DVB-T/T2:

DVB-T: Hệ thống truyền hình mặt đất với các kênh 8, 7 hoặc 6 Mhz. Sử dụng phương pháp ghép đa tần trực giao có mã (COFDM)

DVB-T2 là phần mở rộng của tiêu chuẩn truyền hình DVB-T cho việc truyền dẫn truyền hình số mặt đất.

Hệ thống này cho phép truyền dẫn nén âm thanh, video và các dữ liệu kĩ thuật số khác dưới dạng “ống lớp vật lý” (PLPs), sử dụng điều chế OFDM với kết nối mã hóa kênh và chèn. Tốc độ bit của hệ thống này cao hơn so với DVB-T, phù hợp để truyền dẫn tín hiệu HD trên truyền kênh truyền hình mặt đất.

1.1.2. DVB-S2

DVB-S2 đây là chuẩn thế hệ thứ 2 của truyền hình số phát qua vệ tinh. Hệ thống DVB-S sử dụng phương pháp điếu chế QPSK, mỗi sóng mang cho một bộ phát đáp. Với chuẩn thế hệ thứ 2 này, truyền hình kĩ thuật số DVB-S2 mang đến âm thanh chân thực sống động, hình ảnh sắc nét có thể lên đến Full HD, đạt đến đến trải nghiệm nghe nhìn ấn tượng, chất lượng cao.

Truyền hình thu qua vệ tinh DVB-S2 có những điểm mạnh: Không phụ thuộc vào địa hình, cường độ trường tại điểm thu ổn định và đồng đều nên mang lại âm thanh hình ảnh tốt, phủ sóng toàn quốc.

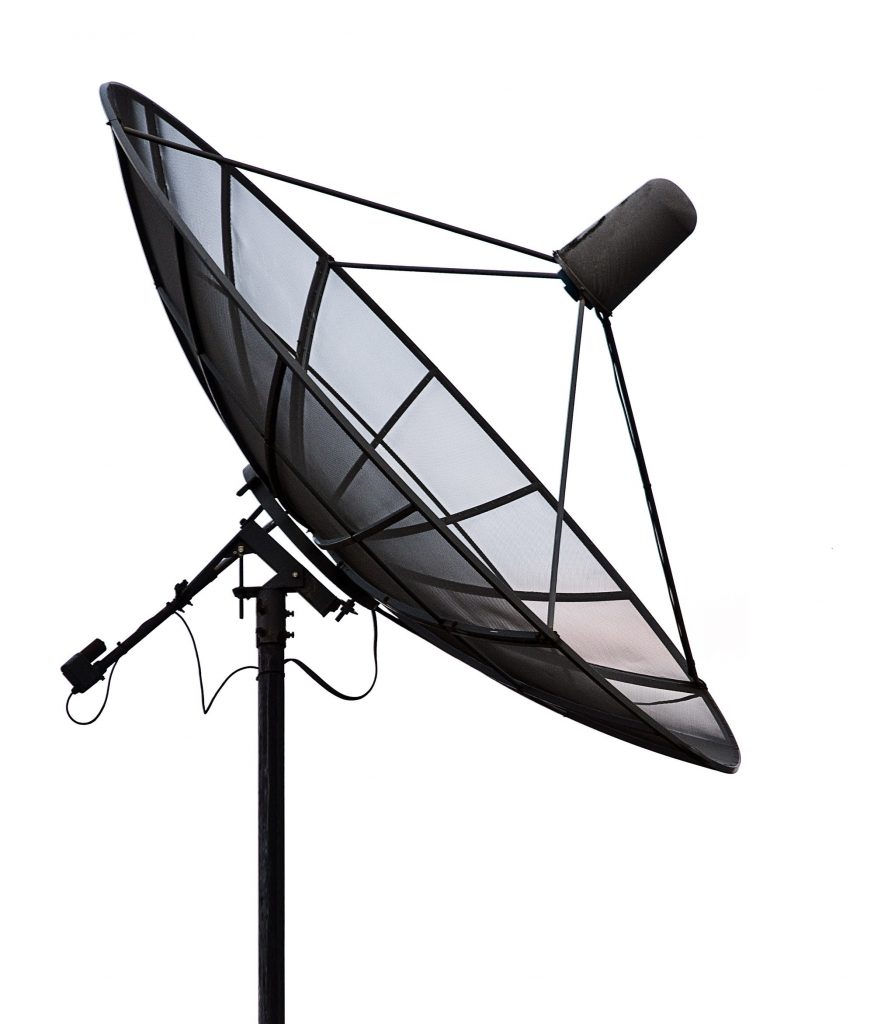

Với kĩ thuật công nghệ hiện đại vì vậy luôn cần có chảo Parabol và phải quay sao cho đúng hướng. Kĩ thuật lắp đặt khó cần phải có chuyên viên kĩ thuật lắp đặt. Bên cạnh đó với anten chảo việc tiếp nhận thông tin dễ bị cản trở bởi thời tiết như mây mù, mưa giống. Cạnh đó giá thành đắt hơn so với truyền hình mặt đất.

1.1.3. DVB-C

DVB-C là tiêu chuẩn cho việc truyền phát sóng của truyền hình kỹ thuật số qua cáp.

DVB-C: Hệ thống cung cấp tín hiệu truyền hình số qua mạng cáp, sử dụng các kênh cáp có độ rộng băng thông từ 7 đến 8 Mhz và phương pháp điều chế 64-QAM. DVB-C có mức tỉ số tín hiệu trên tạp âm cao và điều biến kí sinh thấp.

1.2. Hệ thống Anten

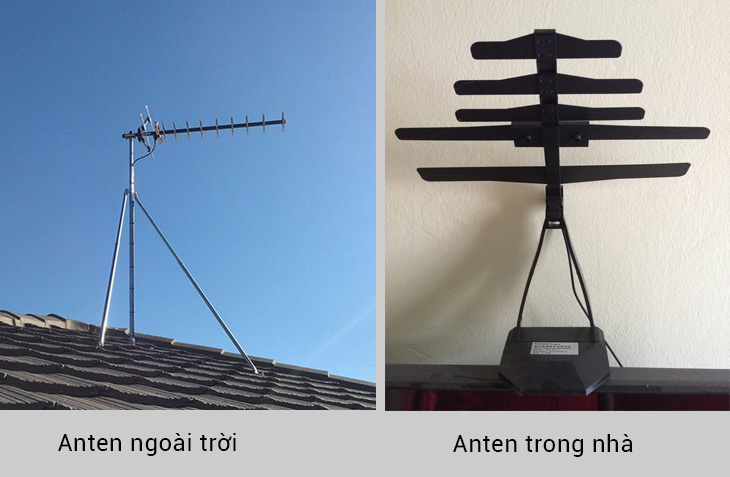

Hệ thống anten bao gồm các anten parabol, anten UHF/VHF thu tín hiệu truyền hình vệ tinh và mặt đất cùng với cáp dẫn tín hiệu từ anten về tủ trung tâm đặt tại phòng kĩ thuật điện nhẹ tại phòng trung tâm.

Hệ thống anten được lắp đặt trên tầng mái và được gia cố chắc chắn đảm bảo chịu được bão cấp 12 và có hệ thống chống sét tiếp đất nối với hệ thống tiếp đất của toà nhà.

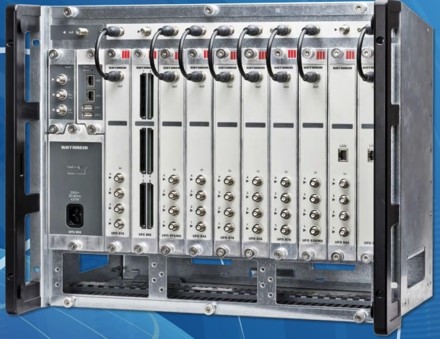

1.3. Hệ thống thiết bị trung tâm

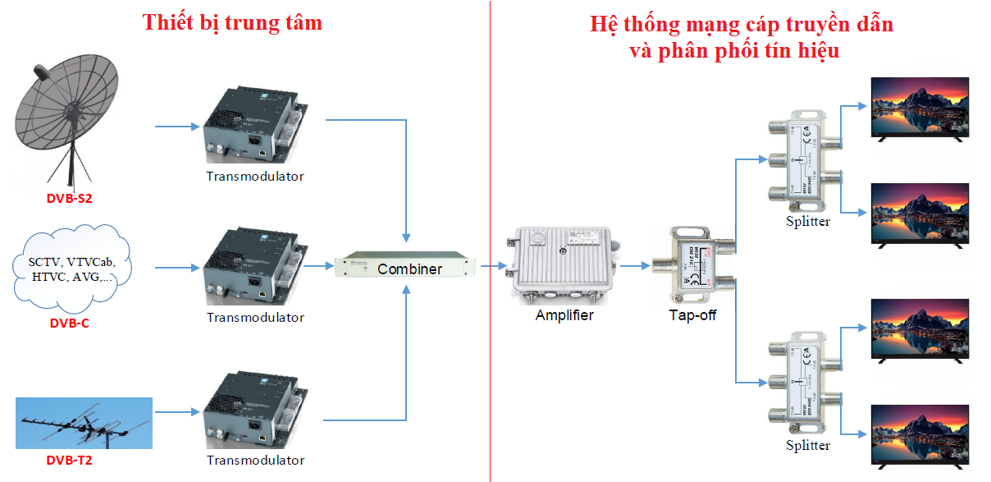

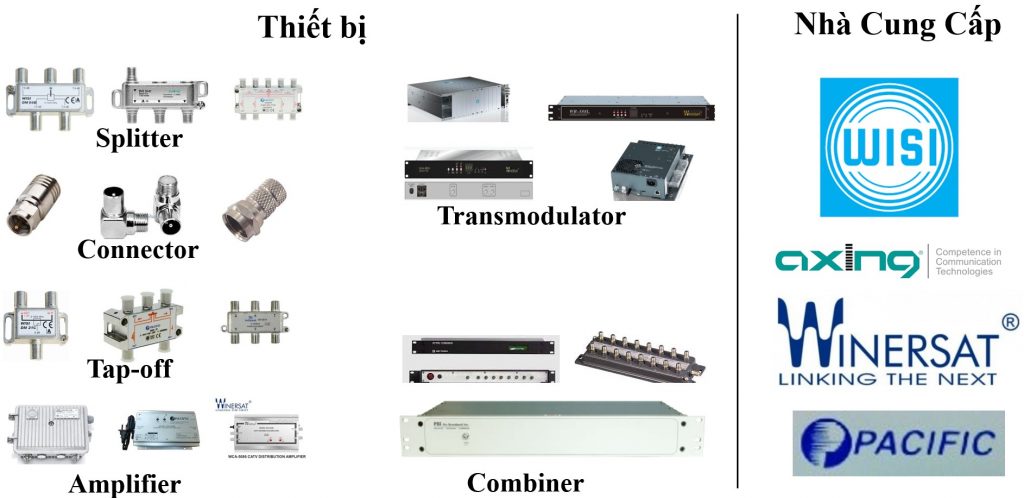

Hệ thống thiết bị trung tâm bao gồm bộ trộn tín hiệu, các bộ chia tín hiệu, các bộ giải mã tín hiệu truyền hình vệ tinh và bộ khuếch đại tín hiệu, các thiết bị này được bố trí trong một tủ chuyên dụng.

Chức năng :

Thu và giải mã tín hiệu truyền hình vệ tinh.
Kết hợp các tín hiệu đã điều chế trong băng tần 47-862MHz, sau đó đưa vào mạng phân phối.

1.4. Hệ thống mạng cáp truyền dẫn và phân phối tín hiệu

Hệ thống này bao gồm các bộ chia, khuếch đại cáp tín hiệu và các ổ cắm tivi.

Các bộ khuếch đại và bộ chia tín hiệu được lắp đặt trong tủ chuyên dụng đặt tại các trục kỹ thuật tầng và các vị trí thích hợp trên mặt bằng theo bản vẽ thiết kế, có đường cấp nguồn cho khuếch đại.

Sử dụng cáp RG-6, RG-11 để truyền dẫn tín hiệu và sử dụng các bộ chia, phân nhánh tại các trục kỹ thuật để đảm bảo mức tín hiệu tại mọi điểm tivi là đồng đều nhau và đảm bảo chất lượng tín hiệu.

Chức năng :

Thực hiện phân phối tín hiệu từ trung tâm đến các vị trí của từng khách hàng trong mạng thông qua mạng truyền dẫn cáp đồng trục.
Tín hiệu trong mạng được khuyếch đại, sau đó được chia nhánh, rồi đưa đến từng thuê bao.

Chất lượng hình ảnh và âm thanh tại các ổ cắm tốt, không bóng, nhiễu, đạt tiêu chuẩn truyền hình, cụ thể là :

Mức ra tín hiệu truyền hình tại các điểm đặt TV đạt 65-75dBµV (Nếu mức tín hiệu < 65, chất lượng hình ảnh ko đạt yêu cầu, mức tín hiệu > 75, hình ảnh sẽ bị xuyên nhiễu).
Không có xuyên nhiễu giữa các kênh.
Mức tín hiệu/tạp âm S/N đảm bảo 60dBµV.
Ðộ rộng kênh ít nhất 8Mhz cho hệ PAL DK, và 6Mhz cho hệ NTSC.

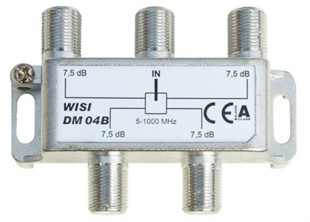

2.1. Suy hao qua bộ chia (Splitter):

Bộ chia truyền hình là Bộ chia tín hiệu trung tần 5-1000Mhz.

Chức năng là bộ chia truyền hình, chia sẻ tín hiệu 1 đầu vào và cho ra 2,4,6,8 tivi, được dùng chia tín hiệu truyền hình cáp, truyền hình kỹ thuật số, chia tín hiệu camera…

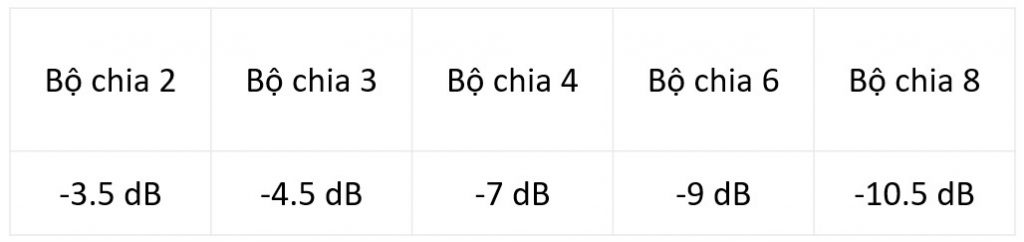

Mức tín hiệu tại các đầu ra đều bằng nhau và bị suy giảm so với mức tín hiệu đầu vào tùy theo loại bộ chia, cụ thể :

2.2. Suy hao qua bộ rẽ nhánh (Tap-off):

Bộ rẽ nhánh truyền hình là Bộ rẽ nhánh tín hiệu trung tầng 5-1000Mhz.

Chức năng là bộ chia truyền hình, thiết lập 1 hệ thống đường trục hạ tầng cáp cho tòa nhà, khách sạn, bệnh viện…

Bộ tape là thiết bị phân chia tín hiệu thành nhiều đầu ra không cân bằng. Mức tín hiệu tại đầu OUT = mức tín hiệu tại đầu IN – 2 dB. Mức tín hiệu tại các đầu TAPE bằng nhau và bị suy giảm so với mức tín hiệu đầu vào tùy theo loại tape. Có các mức suy hao như -6.5dB, -8.5dB, -12.5dB…

2.3. Suy hao qua mạng cáp:

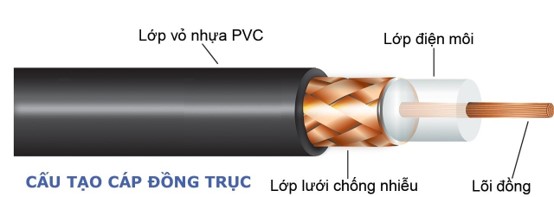

Mạng cáp trong hệ thống MATV thương được sử dụng gồm có 2 loại cáp chính. Cáp RG6 thường được sử dụng trên các mặt bằng tầng, từ tủ tầng đến các ổ cắm. Cáp RG11 thường được sử dụng cho hệ thống mạng cáp trục.

Cáp RG6: Suy hao đạt mức -21dB/100m
Cáp RG11: Suy hao đạt mức -14dB/100m
Suy hao tại các đầu nối: 0.2 – 0.3 dB

(Mức suy hao trên được tính tối đa, cho tần số sử dụng là 1000Mhz)

2.4. Bộ khuếch đại (Amplifier):

Do tín hiệu đi từ anten xuống bị suy hao khi qua hệ thống mạng cáp và bộ chia, do vậy hệ thống MATV cần sử dụng các bộ khuếch đại tín hiệu. Các bộ khuếch đại này chỉnh được mức khuếch đại đầu ra. Độ khuếch đại tối đa thường đạt mức +40dB.

2.5. Thiết kế hệ thống:

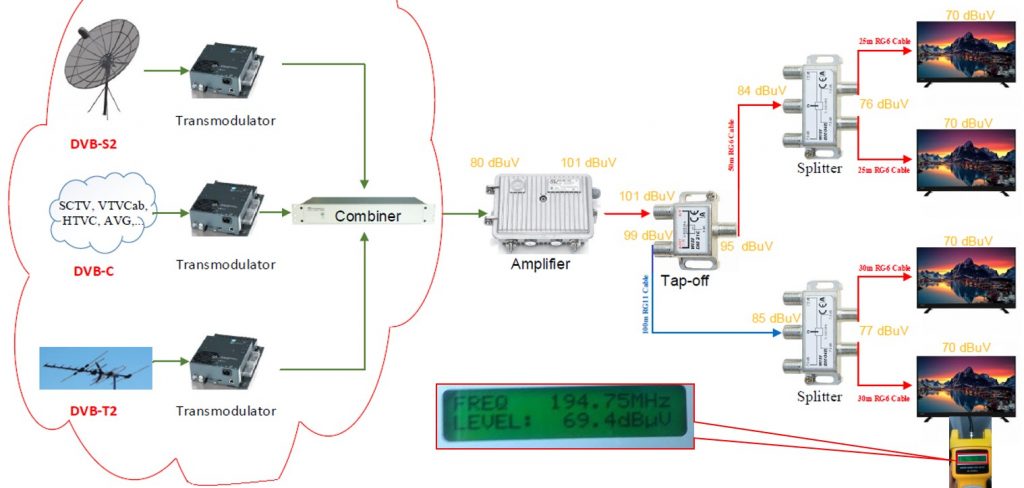

Khi thiết kế hệ thống truyền hình vệ tinh, truyền hình cáp tín hiệu đầu ra tại anten thường chỉnh đạt mức 90 – 100dB. Mức tín hiệu này khi qua hệ thống mạng cáp, bộ chia sẽ bị suy hao dần.

Các bộ khuếch đại sẽ làm nhiệm vụ khuếch đại tín hiệu này lên để đạt mức như cũ, trước khi phân chia đến các ổ cắm. Thông thường, một bộ khuếch đại thường đảm nhiệm khuếch đại cho 30-40 điểm tivi.
