HỆ THỐNG QUẢN LÝ BÃI XE – CAR PARKING

1. Mục tiêu thiết kế

Hệ thống quản lý bãi xe được thiết kế nhằm mục đích quản lý và kiểm soát xe ra vào của khách vãng lai và nhân viên cho khu vực tại khu vực tầng hầm

Các tính năng cần thiết:

- Quản lý nhân viên đi bằng xe máy bằng đầu đọc thẻ tầm gần, nhân viên đi bằng ô tô bằng đầu đọc thẻ tầm xa.
- Quản lý xe của khách vãng lai hoặc bệnh nhân đi bằng xe máy và ô tô bằng đầu đọc thẻ tầm gần.
- Nhận dạng biển số xe bằng hình thức quẹt thẻ
- Kiểm soát được hệ thống quản lý bãi xe bằng phần mềm quản lý
- Hệ thống thực hiện chức năng kiểm soát liên tục 24/7 và quản lý‎ lưu trữ những thông tin cần thiết về và có thể được trích xuất hoặc báo cáo dễ dàng qua phần mềm quản lý trung tâm.

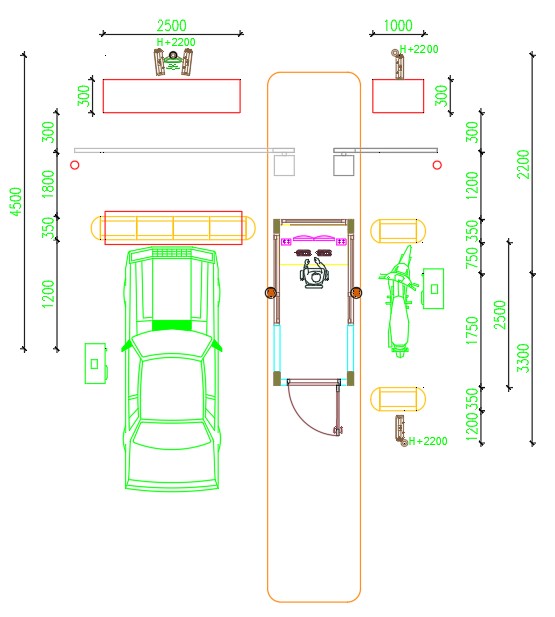

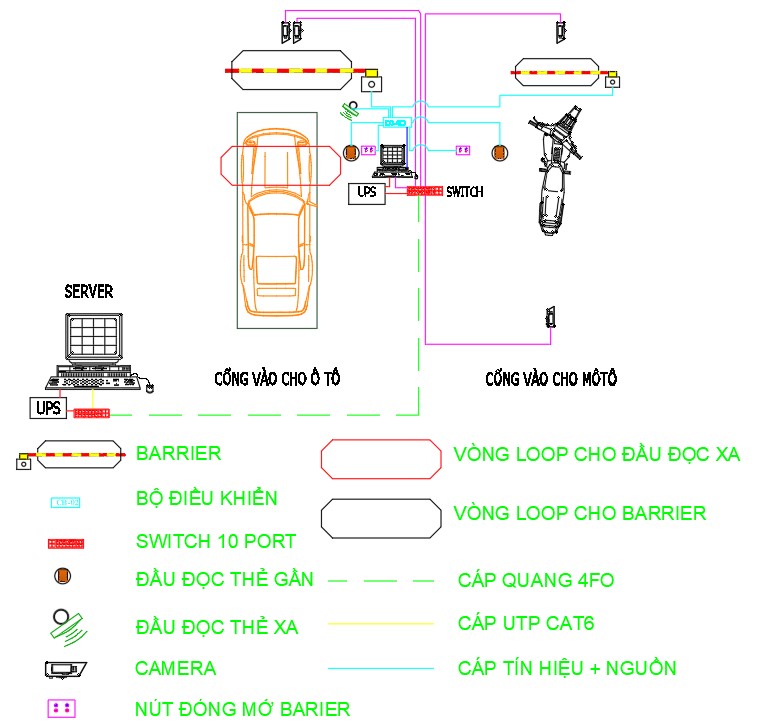

2. Giải pháp thiết kế:

Lối vào:

- Đối với cư dân:
- Ô tô: Khi xe ô tô đi vào dừng đúng vị trí vạch sơn dành cho ô tô. Lúc này đầu đọc thẻ đã đọc được thẻ đồng thời camera chụp biển số và quang cảnh lưu về phần mềm (thời gian dừng 1-2s). Sau đó Barrier tự động mở cho xe ô tô đi qua, khi xe ô tô đi qua hết cổng Barrier tự đóng lại.
- Xe máy: Khi xe máy đi vào, dừng đúng vị trí vạch sơn dành cho xe máy. Người điều khiển tự quẹt thẻ lên đầu đọc thẻ dành cho xe máy ở lối vào, đồng thời camera chụp lại biển số xe máy và quang cảnh, lưu về phần mềm. Sau đó Barrier tự mở cho xe máy đi qua. Khi xe qua hết cổng Barrier tự động đóng lại
- Đối với khách vãng lai:
- Ô tô: Khi xe ô tô đi vào dừng đúng vị trí vạch sơn dành cho ô tô. Bảo vệ quẹt thẻ vào đầu đọc dành cho xe ô tô và đưa thẻ cho khách ở lối vào đồng thời camera chụp lại biển số và quang cảnh đưa về phần mềm. Sau đó barrier tự động mở cho khách đi qua. Bảo vệ đưa thẻ cho khách. Xe đi qua hết cổng Barrier tự động đóng lại.
- Xe máy: Khi xe máy chạy tới dừng đúng vạch sơn dành cho xe máy. Bảo vệ quẹt thẻ vào đầu đọc thẻ xe máy và đưa thẻ cho khách ở lối vào, đồng thời camera sẽ chụp biển số xe máy và quang cảnh lưu vào phần mềm, sau đó Barrier tự động mở cho xe máy đi qua, xe đi qua hết cổng Barrier tự động đóng lại.

Lối ra:

- Đối với cư dân:
- Ô tô: Khi xe ô tô đi tới dừng ngay vạch sơn dành cho ô tô, đầu đọc thẻ tầm xa đã nhận diện được thẻ đồng thời camera chụp hình biển số và quang cảnh lưu về phần mềm so sánh với lúc vào. Nếu phần mềm so sánh thông tin thẻ đã đăng ký đúng thì Barrier tự động mở cho xe đi qua, qua hết cổng Barrier tự động đóng lại. Nếu phần mềm so sánh thông tin thẻ đã đăng ký không đúng thì Barrier sẽ không mở.
- Xe máy: Khi xe máy đi tới dừng đúng vạch sơn dành cho xe máy, cư dân tự quẹt thẻ vào đầu đọc xe máy dành cho lối ra. Đồng thời camera sẽ chụp biển số và quang cảnh đưa về phần mềm để so sánh với lúc vào. Nếu thông tin thẻ đã đăng ký đúng thì Barrier tự động mở cho xe đi qua. Qua hết cổng Barrier tự động đóng lại. Nếu thẻ không đúng Barrier sẽ không mở.
- Đối với vãng lai:
- Ô tô: Khi xe ô tô đi tới dừng ngay vạch sơn dành cho ô tô. Bảo vệ thu lại thẻ , quẹt thẻ cho khách (và thu tiền nếu có) => xem và kiểm tra thông tin trên phần mềm đúng thông tin với ban đầu thì bấm xác nhận cho xe đi ra. Xe ô tô qua hết cổng thì Barrier tự động đóng lại. Kiểm tra không đúng thì Bảo vệ tự làm việc.
- Xe máy: Xe máy đến dừng đúng vạch sơn dành cho xe máy. Bảo vệ thu lại thẻ , quẹt thẻ cho khách (và thu tiền nếu có) => xem và kiểm tra thông tin trên phần mềm đúng thông tin với ban đầu thì bấm xác nhận cho xe đi ra. Xe máy qua hết cổng thì Barrier tự động đóng lại. Kiểm tra không đúng thì Bảo vệ tự làm việc.
