PHƯƠNG PHÁP ĐO ĐIỆN TRỞ ĐẤT CỦA HỆ TIẾP ĐỊA

PHƯƠNG PHÁP ĐO ĐIỆN TRỞ ĐẤT CỦA HỆ TIẾP ĐỊA

Tại sao phải đo điện trở đất của hệ tiếp địa?

Đo điện trở đất của hệ tiếp địa là để kiểm tra lại giá trị điện trở thực tế hệ tiếp địa so với điện trở tính toán trong thiết kế có đảm bảo hay không? Đạt tiêu chuẩn không? Nhằm đảm bảo an toàn điện và trong nghiệm thu công trình.

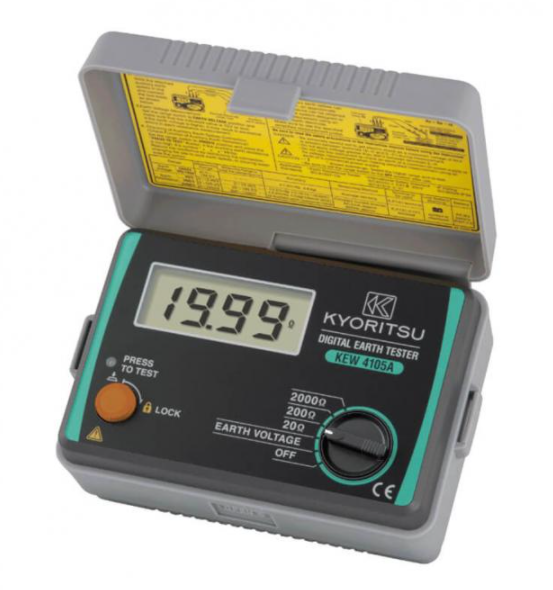

1. Dùng đồng hồ Kyoritsu KEW 4105A

Đây là thiết bị đo phổ biến nhất, bằng phương pháp đo điện áp rơi 3 cực.

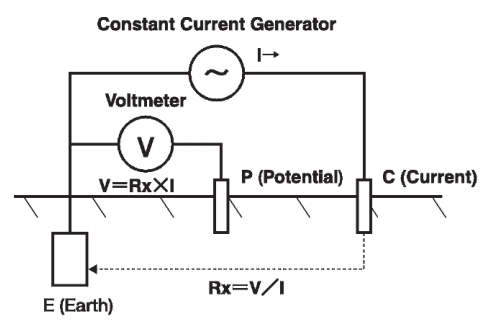

Nguyên tắc đo Dụng cụ này thực hiện phép đo điện trở đất bằng phương pháp điện thế rơi, là một phương pháp để thu được giá trị điện trở đất Rx bằng cách đặt dòng điện xoay chiều I giữa đối tượng đo E (điện cực đất) và C (điện cực dòng ), và tìm ra hiệu điện thế V giữa E và P (điện cực thế).

Đo đơn giản 2P (với đầu dò M-7127)

Bước 1: Đấu nối dây và cọc đo test

• Sử dụng phương pháp này khi tăng cọc tiếp đất phụ không thể bị mắc kẹt. Trong phương pháp này, một điện cực đất hiện có với điện trở đất thấp, chẳng hạn như ống nước kim loại, trụ điện cung cấp nguồn điện cho một chung cư thương mại và đầu nối đất (Tiếp địa) của tòa nhà có thể xem như hai cực (E, P).
• Sử dụng đầu dò đo được đơn giản hóa kèm theo có cấu trúc thuận tiện mà cả kẹp cá sấu an toàn và thanh thí nghiệm.

Tham khảo hình dưới đây

Bước 2: Kiểm tra điện áp của đất

• Xoay núm vặn sang vị trí EARTH VOLTAGE, điện áp đất sẽ được chỉ định trên màn hình. Đảm bảo rằng điện áp là 10V trở xuống

• Khi màn hình đọc hơn 10V, nó có thể dẫn đến sai số quá mức trong phép đo điện trở đất. Để tránh điều này, hãy thực hiện đo sau khi giảm điện áp bằng cách tắt nguồn điện của thiết bị được thử, v.v.

Bước 3: Kiểm tra điện trở

• Xoay núm vặn sang vị trí 2000Ω và nhấn nút kiểm tra. LED vẫn được chiếu sáng trong quá trình thử nghiệm. Xoay núm vặn sang phạm vi 200Ω và 20Ω khi điện trở đất thấp. Giá trị được chỉ định này là điện trở đất của thiết bị nối đất đang được thử nghiệm.
• Nếu điện trở đất phụ của cọc tiếp đất phụ C quá cao để thực hiện phép đo, màn hình sẽ hiển thị ‘…’. Kiểm tra lại kết nối của từng dây dẫn thử nghiệm và điện trở đất của cọc tiếp đất phụ.

Bước 4: Giá trị đo đơn giản

• Phương pháp hai cực được sử dụng để đo lường đơn giản. Trong phương pháp này, giá trị của điện trở đất re của điện cực đất nối với cực P được thêm vào giá trị điện trở đất thực Rx và được hiển thị dưới dạng giá trị chỉ định Re.

Re = Rx + re

• Nếu re được biết trước, giá trị điện trở đất thực Rx được tính như sau:

Rx = Re – re

Đo chính xác 3P (với đầu dò M-7127)

Bước 1: Đấu nối các dây và cọc đo test

• Cắm 2 cọc test như sau: Cọc P các điểm đo 5~10m, cọc C cách cọc P 5~10m. Tốt nhất để cọc E, P, C thẳng hàng.
• Dây màu xanh (Green) kẹp vào điểm đo.
• Dây màu vàng (Yellow) kẹp vào cọc P, dây màu đỏ (Red) kẹp vào cọc C

Tham khảo hình dưới đây:

Lưu ý: Đảm bảo cắm các cọc tiếp đất phụ vào phần đất ẩm. Cung cấp đủ nước ở những nơi mà gai phải dính vào phần đất khô, đá hoặc cát để nó có thể trở nên ẩm. Trong trường hợp bằng bê tông, đặt cọc tiếp đất xuống và tưới nước, hoặc đặt khăn lau ướt, v.v. lên cọc khi thực hiện phép đo

Bước 2: Kiểm tra điện áp của đất

• Bật công tắc bên phải về thang “EARTH VOLTAGE” và ẩn nút “PRESS TO TEST” bên trái để kiểm tra điện áp đất. Nếu điện áp đất không quá 10V sẽ cho kết quả chính xác hơn.
• Khi màn hình hiển thị hơn 10V, nó có thể dẫn đến sai số quá mức trong phép đo điện trở đất. Để tránh điều này, hãy thực hiện phép đo sau khi giảm điện áp bằng cách tắt nguồn điện của thiết bị cần thử nghiệm, v.v.

Bước 3: Kiểm tra điện trở đất

• Bật công tắc về thang 2000Ω đồng thời xoay phím “PRES TO TEST” bên trái để kiểm tra hiển thị của đồng hồ. Đèn LED vẫn sáng trong quá trình thử nghiệm. Chuyển công tắc dải thành 200Ω và 20Ω khi điện trở đất thấp. Giá trị chỉ ra này là điện trở đất của thiết bị được nối đất cần thử nghiệm.
• Nếu điện trở đất phụ của mũi đất phụ C quá cao để thực hiện phép đo, màn hình hiển thị là ‘…’. Kiểm tra lại kết nối của các dây dẫn thử nghiệm và điện trở đất của mũi nhọn nối đất phụ.

Nếu phép đo được thực hiện với các đầu dò bị xoắn hoặc tiếp xúc với nhau, số đọc của thiết bị có thể bị ảnh hưởng bởi cảm ứng. Khi kết nối các đầu dò, hãy đảm bảo rằng chúng được tách biệt.
Nếu điện trở đất của các cọc phụ quá lớn, nó có thể dẫn đến kết quả đo không chính xác. Đảm bảo dán cọc tiếp đất phụ P và C vào phần ẩm của đất một cách cẩn thận, và đảm bảo đủ các mối nối giữa các mối nối tương ứng.

2. Dùng đồng hồ Ampe kìm Kyortsu 4200

Nguyên lý đo thiết bị:

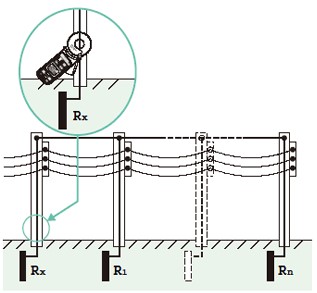

Rx, được định nghĩa là kháng đất được thử nghiệm, và R1, R2 … Rn được định nghĩa là kháng đất của các đối tượng đo khác.

Điện trở đất này, R1, R2, R có thể được xem xét rằng chúng được kết nối song song.  Và họ có thể được coi là một Rs kháng kết hợp. Rs có thể được coi đủ nhỏ so với Rx từ một kháng kết hợp bao gồm một số điện trở. Sau đây là một sơ đồ mạch tương đương của mạch này.

Điện áp V được áp dụng cho các đối tượng (ngưỡng Rx) tính từ khi tiêm điện áp biến áp CT1, và hiện tại tôi tương ứng với các kháng trái đất đang chảy.
Hiện nay tôi được phát hiện với phát hiện biến CT2, và đối tượng (ngưỡng Rx) đo có thể đưa ra bởi các tính toán.(Xem biểu đồ bên phải)

Tiến hành đo:

Bước 1: Kiểm tra điện áp PIN

Khi không có gì hiển thị trên màn hình LCD, hãy nhấn nút nguồn và bật thiết bị. Điện áp pin đủ khi chỉ báo rõ ràng và biểu tượng “” không hiển thị trên màn hình LCD sau khi bật thiết bị.
Thực hiện Thay pin và thay pin mới khi ghi nhận bất kỳ triệu chứng nào sau đây. Nếu không, không thể đảm bảo đo lường chính xác và lưu đúng cách.

• Biểu tượng “” đang được hiển thị.
• Hiển thị mờ nhạt và khó đọc.
• Không có gì được hiển thị trên màn hình LCD.

Bước 2: Xác minh tính chính xác đồng hồ đo

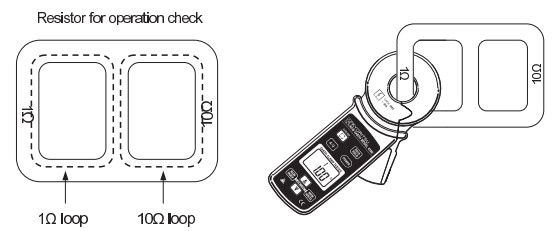

Xác minh phép đo điện trở đất chính xác Kẹp vào điện trở được cung cấp để kiểm tra hoạt động như hình dưới đây, và xác minh rằng hàm máy biến áp và mạch hoạt động chính xác. Khi giá trị được chỉ ra nằm trong phạm vi được mô tả bên dưới, chúng đang hoạt động chính xác. Nếu giá trị được chỉ định vượt quá độ chính xác rất nhiều, hãy gửi thiết bị đến nhà phân phối KYORITSU tại địa phương của bạn để sửa chữa hoặc hiệu chuẩn lại. Để sửa chữa, điện trở để kiểm tra hoạt động phải được gắn và trả lại cùng với thiết bị.

Bước 3: Thủ tục đo lường

• Nhấn nút Chức năng  A/Ω và chọn chức năng Earth resistance.
• Xác nhận đơn vị được hiển thị là “Ω” và “MEM” không được hiển thị ở phía trên trái trên màn hình LCD
• Nhấn cò để mở các hàm của Máy biến áp, và đóng chúng qua dây nối đất cần thử nghiệm.
• Giá trị điện trở đo được hiển thị trên màn hình LCD

Lưu ý: Ở chức năng Earth resistance, biểu tượng “NOISE” được hiển thị trên màn hình LCD trong các trường hợp sau có thể ảnh hưởng đến phép đo.
Dòng điện chạy trên dây nối đất bao gồm sóng điều hòa tác dụng lên phép đo

Biểu tượng “” được hiển thị khi hàm Biến áp của thiết bị không được đóng đúng cách. Phép đo sẽ bị dừng khi biểu tượng này xuất hiện trên màn hình LCD.

Một nối đất đơn lẻ không thể đo lường bằng thiết bị này (Chỉ dành cho nhiều hệ thống tiếp đất). Ampe kìm Kyortsu 4200 ngoài đo điện trở đất, còn đo dòng điện bình thường, đo dòng rò rỉ cân bằng.

Chúc các bạn đo đạc thành công!
