KỸ THUẬT THI CÔNG LẮP ĐẶT ỐNG UPVC

Biện pháp này bao gồm các công tác liên quan đến việc hướng dẫn công việc lắp đặt đường ống cấp thoát nước, thiết bị vệ sinh, thiết bị trên đường ống và phòng bơm cấp nước bằng vật liệu ống HDPE
Đáp ứng yêu cầu lắp đặt hệ thống và thiết bị của chủ đầu tư theo quy định và theo yêu cầu dự án.

Vật tư đã được phê duyệt
Bản vẽ thi công-SHOP drawing
Các tiêu chuẩn yêu cầu theo luật định
Quy chuẩn hệ thống cấp thoát nước tỏng nhà và công trình 2000
TCVN4055:2012: Tổ chức thi công
TCVN 2287:1987: Hệ thống tiêu chuẩn an toàn lao động. Quy trình cơ bản
TCVN 4513:1988: Cấp nước bên trong-Tiêu chuẩn thiết kế
TCVN 4474:1987: Thoát nước bên trong-Tiêu chuẩn thiết kế
TCVN 5576:1991: Hệ thống cấp thoát nước. Quy phạm quản lý kỹ thuật
TCVN 7957:2008. Thoát nước. Mạng lưới bên ngoài công trình-Tiêu chuẩn thiết kế
TCVn33-2006 Cấp nước-mạng lưới đường ống và công trình-Tiêu chuẩn thiết kế
TCVN 4519-1988: Hệ thống thoát nước bên trong nhà và công trình. Quy phạm thi công và nghiệm thu
Tiêu chuẩn kỹ thuật, quy cách, tính chất… của các vật tư lắp đặt

Một số vấn đề cần lưu ý
- Mối nối khi gắn xong phải để nguyên cho khô, không được rung ít nhất trong 5 phút
- Không thoa quá nhiều keo dán, lượng keo dư đọng lại sẽ phá hủy mối nối
- Keo dán là chất dễ cháy vì vậy không để gần lửa hoặc khói thuốc.
- Keo dán phải được sử dụng ở nơi thông thoáng
- Phải tuân thủ những chỉ dẫn trên hộp keo dán
- Không được pha thêm dung dịch khác vào keo dán
- Keo dán là loại dễ bay hơi, do đó phải đóng nắp hộp keo sau khi sử dụng
- Không sử dụng loại cọ sơn đã khô cứng từ lâu để quét keo
- Phải lau sạch lượng keo còn thừa trên bề mặt ống
- Nếu lượng keo dán dính ra trên đường rãnh hoặc trên các vật liệu lấp ống thì phải loại bỏ ngay các vật liệu này

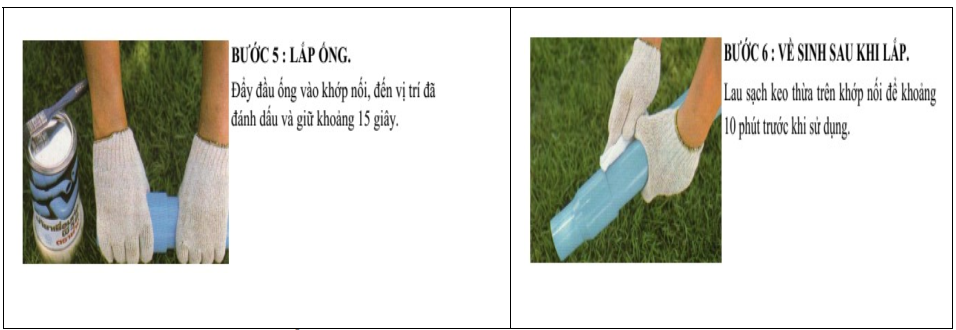

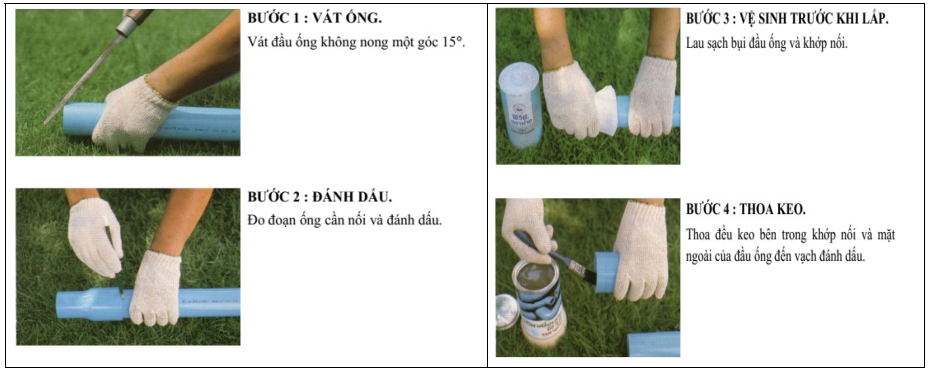

a. Trường hợp ống từ DN100- DN200

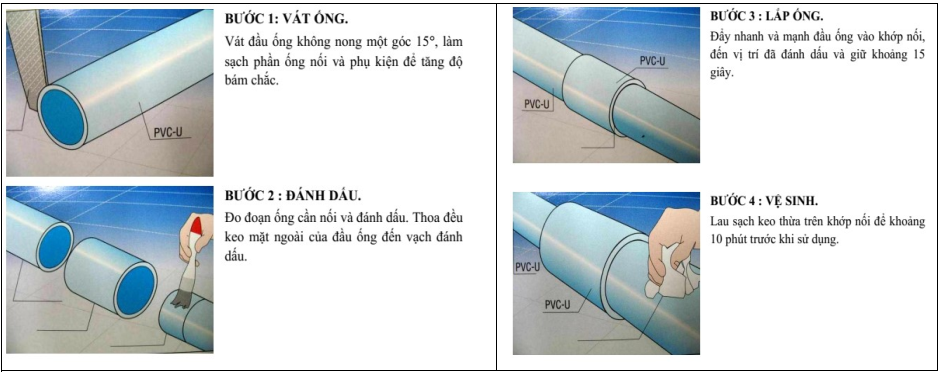

b. Trường hợp cỡ ống từ DN21-DN50

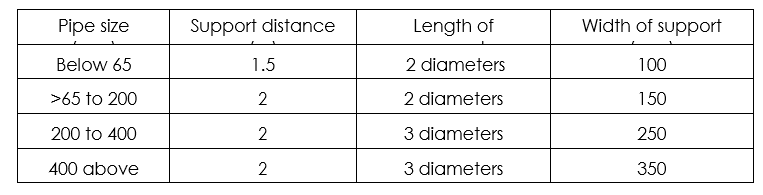

a. Khoảng cách giá đỡ / gối đỡ bê tông đối với ông nước thoát uPVC

b. Lắp đường ống uPVC âm và trên trần

c. Nghiệm thu

Công tác nghiệm thu hệ thống đường ống cấp thoát nước phải được thực hiện với sự hiện diện của Nhà thầu thi công/Đại diện Chủ đầu tư/Tư vấn giám sát.
Trên là những yêu cầu chung của hệ thống đường ống trong thiết kế và thi công. Các giá trị trên mang tính chất tham khảo cần được hiệu chuẩn theo quy định công ty hoặc tiêu chuẩn áp dụng.
